• <b id="o7uqj"></b>

  • <form id="o7uqj"><center id="o7uqj"></center></form>
      當(dāng)前位置:>網(wǎng)站首頁 >> 新聞資訊 >> 詳細(xì)信息

      高溫天氣如何遏制混凝土裂縫?

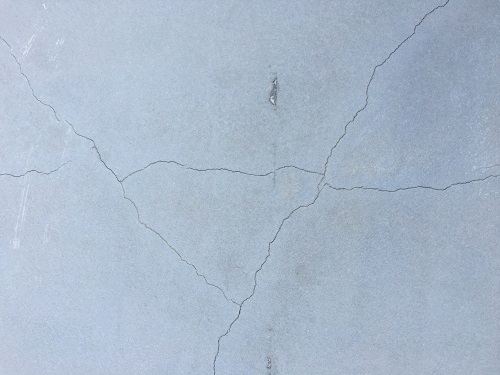

      天氣越來越熱,那么高溫天氣下如何控制混凝土裂縫?我們?yōu)槟偨Y(jié)了幾大措施,一起來看看吧。

      一、溫度控制
      可通過提前采購水泥,增加水泥儲(chǔ)存時(shí)間,降低水泥溫度,并對(duì)運(yùn)輸車采取隔熱和保溫等措施,有效降低混凝土的入模溫度,降低混凝土內(nèi)部最大溫升,縮小混凝土內(nèi)外溫差,以控制有害溫度裂縫產(chǎn)生。

      二、分縫分段施工
      在大體積混凝土施工中,為改善約束條件,削減溫度應(yīng)力,采取分縫分段澆筑,合理設(shè)置水平或垂直施工縫,或在適當(dāng)位置設(shè)置后澆縫,以放松約束程度,增加散熱面,同時(shí)合理安排混凝土的澆筑順序,采用薄層連續(xù)澆筑,以減少內(nèi)外溫差,防止水化熱的過大積聚,減少溫度應(yīng)力。

      三、合理的構(gòu)造配筋
      可通過混凝土握裹力使鋼筋抵抗混凝土收縮應(yīng)力,如某底板大體積混凝土厚度2300mm,根據(jù)分段施工方案,水平方向分A、B、C三段施工,其中B段是A段 與C段之間的填充層,其表面沒有受力鋼筋,為控制裂縫的產(chǎn)生,經(jīng)研究在B層表面設(shè)置了雙向雙層間距200mm直徑為12mm的螺紋鋼。通過澆筑完成后一定時(shí)期的觀察,此法有效抑制了混凝土裂縫的產(chǎn)生,達(dá)到了預(yù)想的結(jié)果。

      四、加強(qiáng)二次振搗
      掌握二次振搗恰當(dāng)時(shí)間的方法—般有以下兩種:
      (1)將運(yùn)轉(zhuǎn)著的振動(dòng)棒以其自身的重力逐漸插入混凝土中進(jìn)行振搗,如果混凝土仍可恢復(fù)塑性的程度使振動(dòng)棒小心拔出時(shí)混凝土仍能自行愈合,而不會(huì)在混凝土中留下孔穴,這樣就認(rèn)為該時(shí)所施加的二次振搗是適宜的。
      (2)為準(zhǔn)確地判定二次振搗的適宜時(shí)間,國外一般采用測(cè)定貫入阻力值的方法進(jìn)行判定。即當(dāng)標(biāo)準(zhǔn)貫入阻力值達(dá)到350N/cm²以前進(jìn)行二次振搗是有效的,不會(huì)損傷已成型的混凝土。根據(jù)有關(guān)試驗(yàn)結(jié)果,當(dāng)標(biāo)準(zhǔn)貫入阻力值為350N/cm²時(shí),對(duì)應(yīng)的立方體試塊強(qiáng)度約為25N/cm²,對(duì)應(yīng)的壓痕儀強(qiáng)度值為27N/cm²。

      五、混凝土養(yǎng)護(hù)尤其是早期養(yǎng)護(hù),主要的目的在于保持適宜的溫度、濕度,以達(dá)到兩方面的效果:
      一方面,使混凝土免受不利溫度、濕度變形的侵襲,防止有害的冷縮和干縮;
      另一方面,使水泥水化作用順利進(jìn)行,以期達(dá)到設(shè)計(jì)的強(qiáng)度和抗裂能力。適宜的溫濕條件是相互關(guān)聯(lián)的,混凝土的保溫措施也常常有保濕的效果。

      其他措施
      ◆選用含泥量小,級(jí)配較好的砂和石子。
      ◆混凝土終凝前,進(jìn)行多次抹壓,消除表面塑性裂縫。
      ◆控制模板的拆除時(shí)間。
      伊伊综合在线视频无码精品,久久人精品婷婷香蕉,潮喷大喷水系列无码网站,综合久久九色91色综合网
    1. <b id="o7uqj"></b>

    2. <form id="o7uqj"><center id="o7uqj"></center></form>
